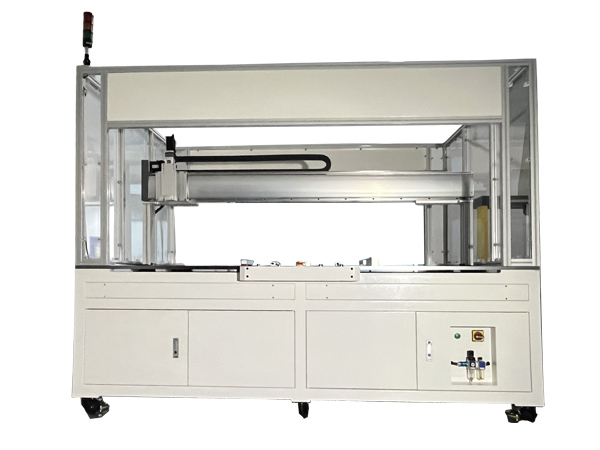

设备介绍

1.1设备功能和简介

涂胶设备配合生产现场自动化涂胶，需要出胶连续稳定、不断胶、断胶干净不滴漏，自由调节胶水配比，配比精确，涂胶精准，定时定量出胶、防固化排胶、智能检测、机器故障报警功能。

1.2设备详细动作工作流程图

人工上液冷板定位------软件选择涂胶方------选择流程开始涂胶------涂胶完毕，人工下液冷板

1.3设备总体结构及要求

1.设备运行为三轴联动：X、Y、Z轴：

2.三轴行程范围：X1/X2轴1500mm、Y1/Y2轴1000mm、Z1/Z2轴200m:

3.最大负载：Z轴20KG:

4.最高移动速度：X/Y轴：300mm/S:Z轴：200mm/S

5.重复精度：士0.02mm:

6.出胶精度：士2%：

7.马达系统：X、Y、Z轴、压盘泵计量马达*2，、

8.操作模式：点到点线连线编程保存文件

9.传动方式：XYZ轴采用伺服电机十高精密丝杆+上银导轨

10.涂胶过程中出胶稳定、混胶配比精确、不断胶、不存在粗细不均匀现象。

11.断胶彻底，不滴漏，不存在拉丝现象。

12.设备特点：双组份供胶系统具有混合比例精准、出胶连续稳定、智能检测配比、人工操控简单等优异性能，是一个集计量、监控和混合于一体的精密涂胶应用系统，是企业提高产品质量、降低综合成本、实现与客户价值共的智能装备.

设备自带定量出胶界面验证设备配比精确度，根据产品参数界面设定的产品密度和产品混合配比在定量出胶界面设定每秒的出胶量及出胶时间自动算出AB胶量
